连缠管道套筒接头

连续缠绕玻璃钢管道管线施工中需要大量的套筒接头。现有套筒接头生产需要专门的生产设备,生产过程相对复杂,生产效率低,一台套筒接头制作设备不能满足连缠管道生产量的需要,需要增加设备投入和用工,这是管道生产企业比较头疼的问题。

为帮助用户解决实际困难,我公司专门开发了套筒接头连续生产设备,用以为客户配套各种规格的玻璃钢套筒接头。

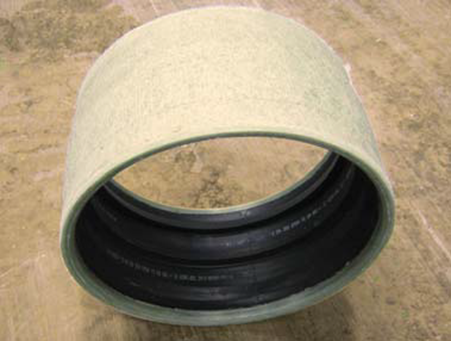

我公司玻璃钢套筒接头采用连缠工艺生产,产品表面光洁,质地均匀,质量稳定,结构强度优于管道本体,橡胶圈与玻璃钢粘接紧密,耐久不渗漏。

设备详情

管道施工中需要大量的管道接头。

当前连续缠绕玻璃钢管道连接主要采用套筒式柔性连接方式,柔性材料为三元乙丙橡胶圈。

这种连接方式的优点:

1.现场套接,施工方便;

2.密封性能好,不渗漏;

3.管道有允许平移量,管线中不需设置伸缩节;

4.允许一定的管线偏转角,管线抗冲击能力增强。

柔性套筒式接头最大允许平移量

以12米/根压力管为例,套筒式接头允许的平移量为管材标准长度的 0.3%;接头最大允许平移量为36mm。示例:玻璃钢管道线性膨胀系数按30×10 -3 mm/m.℃估算,12米/根,冬夏20度温差,计算伸缩量为:30×10 -3 mm/m.℃×12m×20℃ =7.2mm套筒式接头最大允许平移量足以补偿温度引起的伸缩量,管线中不需设置伸缩节。

套筒式接头按ISO标准的载荷测试:

连续缠绕玻璃钢管接头按国际标准化组织的ISO 8639:2016 《玻璃纤维增强热固性塑料管和管件 柔性接头密封性和结构设计验证的试验方法》进行接头测试;

⑴测试外部压力变化(ISO 8639:2016,8.2),在最大允许平移量时,保持1h负压降不超过0.008 MPa。

⑵测试极限状态的密封性(ISO 8639:2016,8.3),在最大允许平移量和最大允许偏转角同时发生时,持续压力2.0×PN 保持24 h接头无破坏无渗漏。

⑶测试横向载荷下循环内压(ISO 8639:2016,8.5),在最大允许平移量,同时接口处承受 20DN的横向载荷时,循环内压从0增加到1.5×PN再返回到0,10个循环每个循环持续1.5 min~3min接头无破坏无渗漏。

⑷测试横向载荷下静水内压(ISO 8639:2016,8.4),最大允许平移量,同时接口处承受 20DN的横向载荷,持续压力2.0×PN保持24h接头无破坏无渗漏。
